ProMetric® Y 成像光度計

針對生產環境中的顯示屏和外觀檢測進行了優化的快速、 小巧型光度計.

ProMetric® 高性能成像光度计系列,适用于在量产环境下针对显示器, 智能手机,笔记本,键盘和其他光源产品进行检测。

ProMetric Y 系列

ProMetric Y系列提供可靠的測試結果與分析數據,從而提高產品質量,同時控製成本:

  • 测量速度更快,节拍时间更短
  • 客观的量化标准,取代主观的人工检测
  • 更快、更精准的測試分析,提高了產能
  • ProMetric® Y2 使用科學級 200萬像素 (1600 x 1200) CCD 傳感器,該傳感器經過熱電制冷,可提供精確且可重復的 12 位測量結果。ProMetric Y16 通過 1600萬像素 (4896 x 3264) CCD 傳感器,提供了更高的分辨率。ProMetric Y29 通過 2900萬像素 (6576 x 4384) CCD 傳感器,提供的分辨率甚至更高。ProMetric Y43成像光度計使用科學級的4300萬像素(8040 x 5360CCD傳感 器,該傳感器採用熱電冷卻,可提供準確,可重復的測量。每個ProMetric Y都支 持高速USB和以太網通信。

    應用

    顯示器測試:ProMetric Y成像亮度計可客觀地量化空間亮度、對比度和均勻性值以及Mura、漏光、線缺陷、點缺陷、死像素等缺陷,用於精確測量整個顯示器上的發光質量。

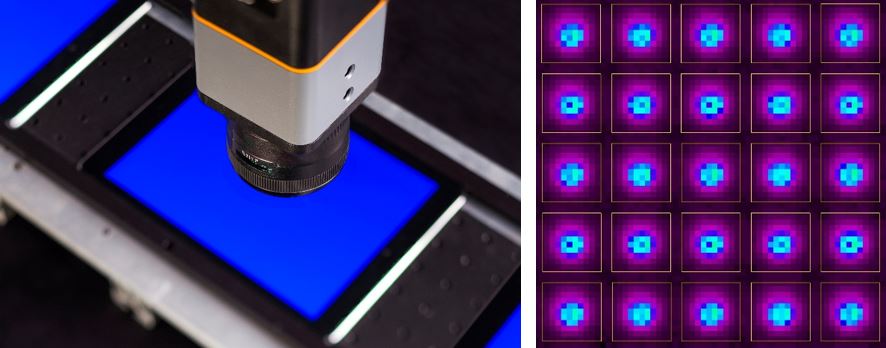

ProMetric Y提供高達4300萬像素的CCD分辨率選項,非常適用於採集像素和亞像素級測量值,以對光輸出進行表徵。在microLEDmini LEDOLED等發光顯示器中,獨立發射的各個像素可能會各不相同,導致亮度或色度不均勻性,並且在不同的顯示器亮態下,這種情況會變得更糟糕。ProMetric Y可通過單次測量採集顯示器上每個像素的測量值,精確地測試整個顯示器上數以千計的發光像素。



背光符號: ProMetric YTrueTest™ 軟件搭配使用,可將分析區域自動應用到獨特的符號(無論是字母數字還是其他形狀)。用戶可針對目標亮度值應用閾值,以對符號組合進行離散測量。評估範圍包括符號亮度、字符間和字符內均勻性、漏光和來自相鄰表面上符號的反光。

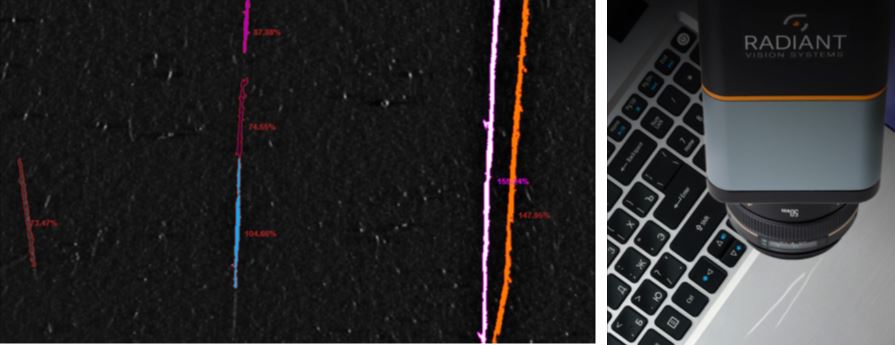

表面外觀缺陷:通過對光線的細微波動進行亮度評估,ProMetric Y可用於對表面進行自動化視覺檢測,其中反光和對比度變化表明存在缺陷。ProMetric Y提供高分辨率和高動態範圍,可對極其細微的刮痕、凹痕、元素缺失或失真、碎屑和點缺陷、污跡和表面整體均勻性進行分類,並運用公差範圍確定缺陷類型和嚴重程度是否可接受。


結合了業界首創的 Smart Technology ™ 創新技術:

  • Smart Control ™用於快速、精准的設置:Smart Control 用於電子控制鏡頭對焦和光圈設定。
  • Smart Calibration ™ 用於獲得自動高精度結果:ProMetric Y 提供多種電動 控制鏡頭,每個鏡頭都已針對各種工作距離和光圈設定進行過校准。ProMetric Y 系統可監控焦距和光圈設定並自動匹配相應的均勻場校准。這樣極大地簡化了設置並保證了測量結果的精度。

在自動化測試應用上,Prometric Y可與業界領先的Truetest™自動視覺檢測軟件或PM-KB鍵盤檢測軟件相結合。這些系統是平板顯示器、手機、筆記本等量產製造商們的的理想選擇。

標定

Radiant相機和鏡頭出廠時已經過標定,可在任何環境下獲取絕對數據,提供與人眼感知相匹配的測量值,確保高度精確的色度和亮度測量。Radiant的每台相機都執行了工廠標定程序,以確保可根據NRLETLPTBNIST等國家標準進行追溯。(測量系統的可追溯性是否為您應用的一個關鍵部分?聯繫我們獲取更多選項和支持。)

Radiant的每台相機及其配備的鏡頭也可以在工廠或現場針對相關的應用進行標定,無論以下因素如何變化,均可確保一致性:

  • 焦距: 平場校准;圖像縮放
  • 設備光譜功率分布(SPD): 亮度校准;色度校准,比如單色校准、四色校准(取決於RGB 單色發射器)等;LED及白螢光LED校准

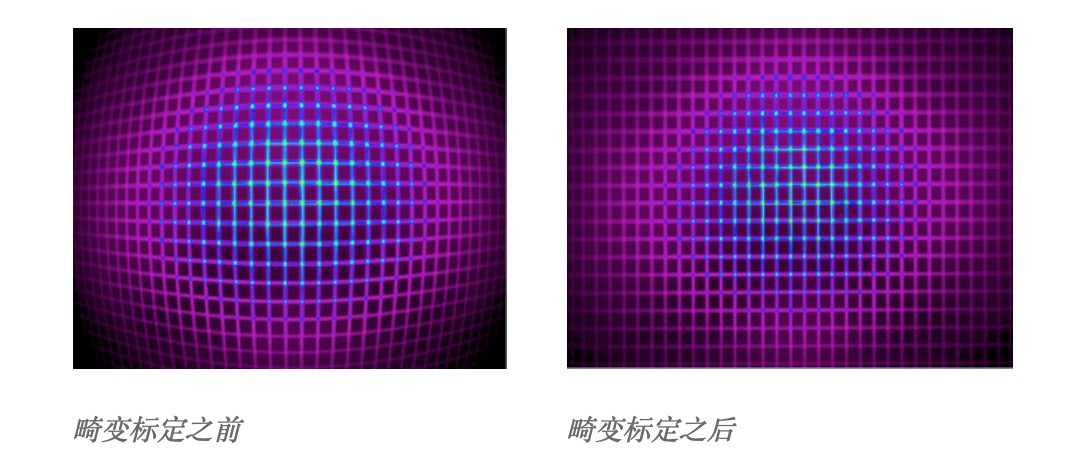

  • 鏡頭效果:失真校准(如適用)



主要特色和亮點:

  • 高速:最短測量時間(光度)達0.3
  • 高分辨率:達4300萬像素
  • 紅外測量,選用IR-PMY2, IR-PMY16,IR-PMY29,IR-PMY43輻射計模式
  • 多種鏡頭選擇: 20 mm35 mm50 mm100 mm微距鏡頭,200 mm
  • ProMetric控制和分析軟件是標準配置,同時根據需求可選用TrueTest™自動化視覺檢測軟件PM-KB鍵盤檢測軟件

Prometric Y 成像色度計系統包含支持API功能的ProMetric 軟件,提供了完整的測量控制和興趣點/區域興趣點的分析功能。此外,ProMetric Y 成像色度計擁有業內最佳的產品質量保證,其中包括Radiant Vision Systems 技術團隊直接對接的客戶支持,將使您的應用獲取利益最大化。

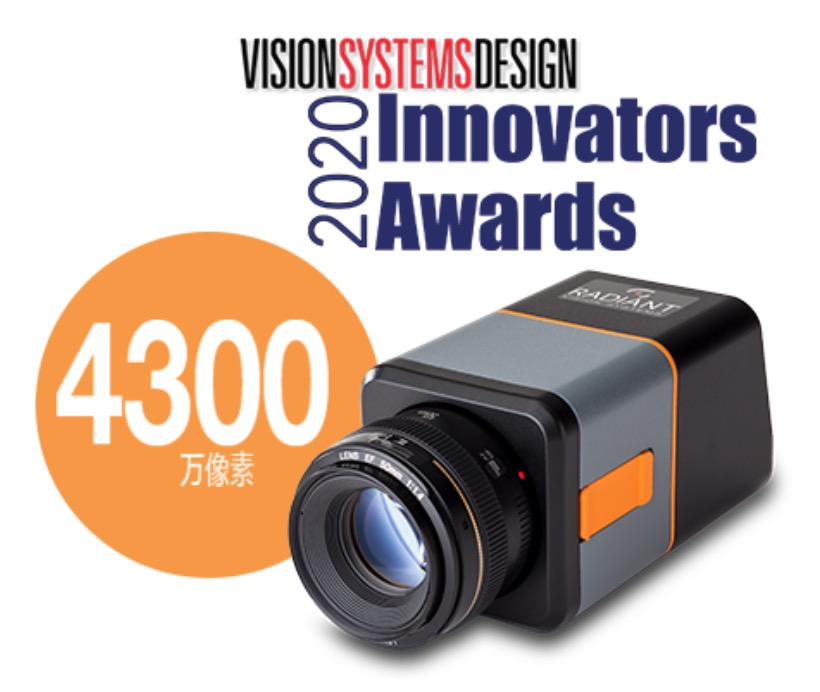

獎項與殊榮:

Radiant ProMetric Y成像光度計已榮獲創新獎:
