日本尼康Nikon:工業CT掃描工作站

产品参数

  • 产品代码:
  • 包装规格:
  • 应用范围:
  • 产品描述:

产品详情

产品详细


廣泛應用於小型鑄件,塑料零件檢測,材料研究等領域的萬能型CT


        在零件內部組裝的信息獲取與測定,質量管理,故障分析,材料研究等應用中不可缺少。裝備了強力的225kV微焦點X射線源的XTH225系列,帶給我們高清晰度的X光圖像以及CT圖像

主要特點:


高速旋轉靶(選配件)可以使X射線束最大增幅達到五倍,實現了在同一掃描時間內CT數據精度更高,CT數據獲取也更加快速。

• 225kV的強力射線管(選配旋轉靶)

實時的X射線可視化,迅速的CT 數據重構

完全可編程化的5軸操作樣品台

可自定義宏讓檢測工作流程自動化

針對多用途設計的3種不同大小的鉛房防護外殼(標準,STLC

引進功能

將靈活性整合到一個系統里:X射線快速可視化檢測,CT重構精密解析

快速獲取高品質圖像

人機交互式操作桿導航界面使用快速直觀

高清晰度數字圖像與圖像處理

不需要特別外加防護的完備安全系統

通用於業界標準的後處理應用格式


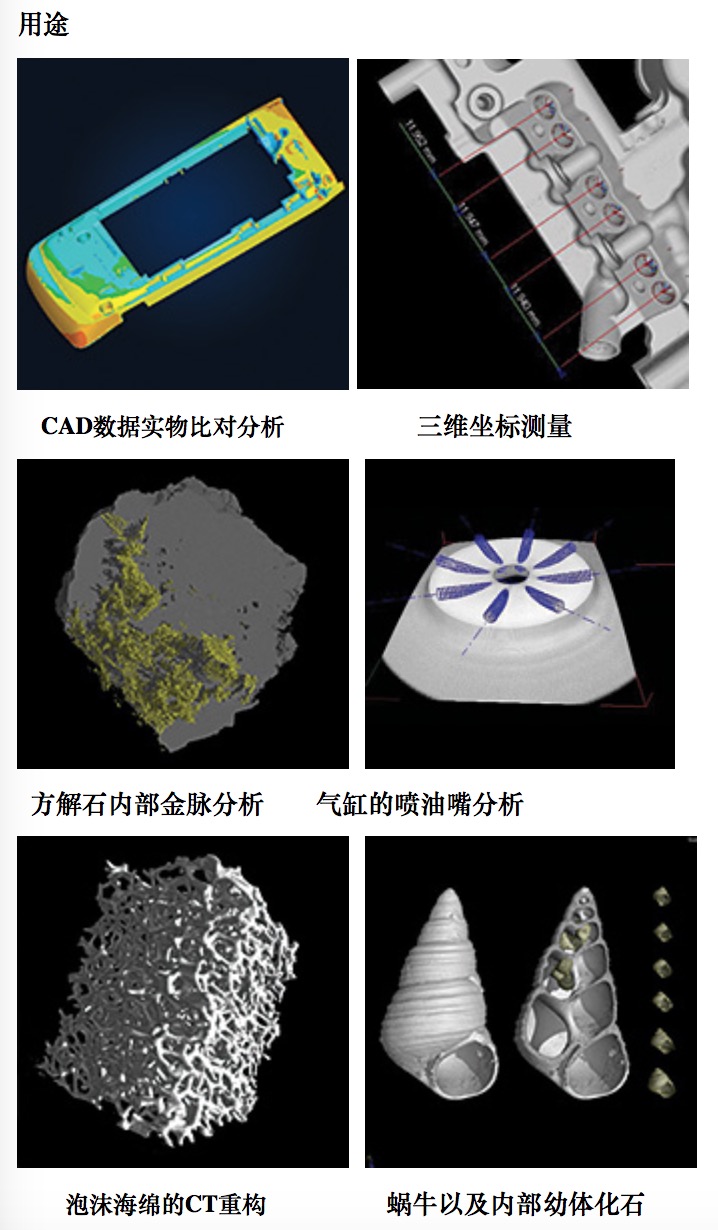

• 精密的塑料零件,小型鑄件,複雜的機械裝置、CAD實物比對等等的評價與測定

詳細的故障原因分析

高級材料學研究與生物學的構造分析

模型的數據轉換與保存

組裝裝配的問題分析

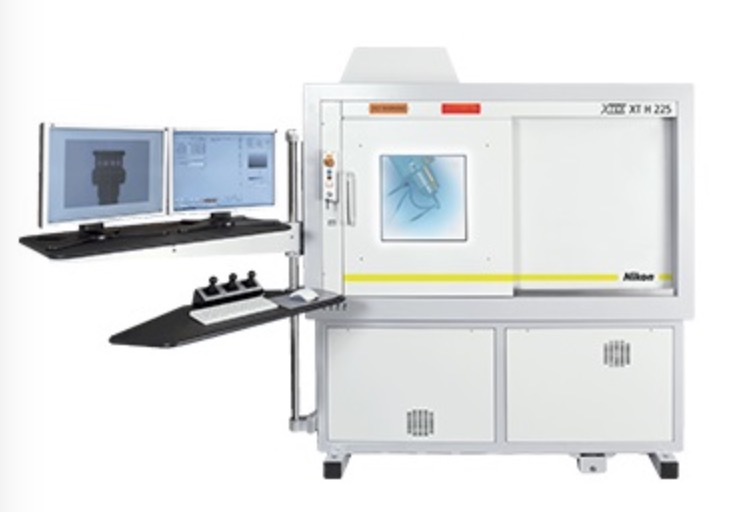

XT H 225 X射線和CT檢測系統,可供工業應用

工業零部件內外全檢

       外部零件和總成特徵的詳細測量對於質量控制、失效分析和材料研究而言通常是非常重要的。XT H系統可提供強大的X射線源,超大的檢測體積和較高的X射線和CT成像分辨率。

XT H 系統可採用225kV電源,可選用旋轉目標,適合於各種應用,包括小鑄件檢測、塑料件及材料研究。

優點

可靈活地整合在單個系統中:X射線可用於快速目視檢測,CT可用於深入分析快速數據採集和高質量圖像;
可利用交互式操縱桿導航功能進行快速操作 高分辨率數字成像和處理;
嵌入式安全裝置可使操作人員安全地操作該系統,無需任何特殊的預防措施或安全警示標誌;
可與行業標準後處理應用緊密集成

25-225kV micro-focus source with 3um focal spot size

25-225kV 微焦點源,焦斑大小為3μm

Low cost maintenance open tube technology

低成本維護開管技術

5-axis fully programmable manipulator

五軸完全可編程操縱器

Choice of high resolution digital detector

精選高分辨率數字探測器

Dual display for combined measurement and real-time analysis

雙顯示,用於組合測量和實時分析

Intuitive joystick navigation drives real-time X-ray image generation

直觀的操縱桿導航可指導生成實時X射線圖像

 Measurement volume of 25X60cm

測量體積 25X60cm

Safety as a design criterion

安全裝置,可作為設計標準

Compact design and low weight facilitates installation

結構緊湊設計,輕質設施安裝

Ergonomic loading of sample

符合人體工學的樣品裝載

應用

  評估和測量精密塑料件和小鑄件、複雜機構、內部零件、部件與CAD比較等

故障檢測和失效分析

裝配問題的故障診斷排除

先進材料研究和生物結構的分析

模型的數字化歸檔

主要特徵概述

X射線源

  可使用25kV至最大225 kV電壓,XT H 225系統可用於一般用途,例如塑料、PCB、輕合金、小組件和有機樣本或生物樣本,也可用於特殊用途,例如重型鑄件、焊接件和高密度合金。

目標

  微焦斑可產生非常高的分辨率,並建議將其作為標準目標。棒陽極是中空樣品單層壁檢測的理想選擇,例如管焊接。

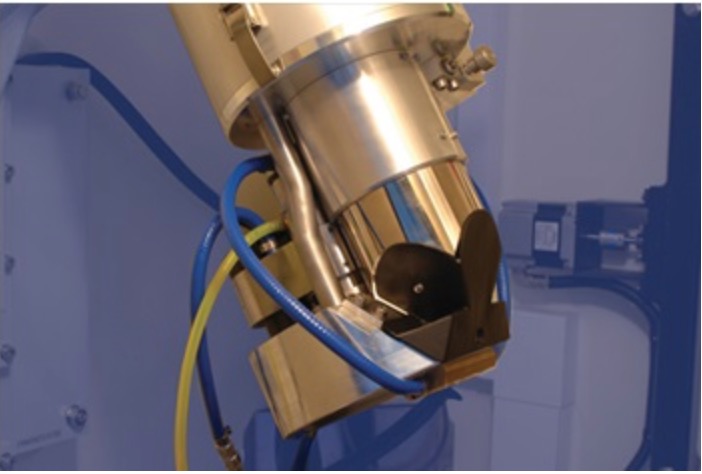

旋轉目標源

  帶有旋轉目標的X射線源可將X射線通量提高5倍,使客戶能獲得更快的CT數據採集或在相同的時間跨度內獲得更高的CT數據精度。

五軸樣品操縱器

  XT H 225系統有三個線性軸和兩個旋轉軸,可從任意角度觀察樣品。10kg操縱器可夾住大多數樣品重量,以最高精度進行操縱。操縱器通常用變速操縱桿進行控制。操縱器也可通過安裝在機架上的工業PC機採用編程的方式進行控制。

X射線平板探測器

  可廣泛選擇各種平板,使其更好地匹配物體尺寸和X射線能量,這提供了樣品尺寸、視場和放大倍數要求的最佳選擇。

高放大倍數

  當樣品向X射線源移動時,幾何放大倍數將連續增加,從大約1X(緊挨著增強器窗口)增大到160X(碰觸到X射線源)。

圖像處理

   一般NDT應用通常需要一些標準功能,例如對比度加強,圖像集成和背景減除。對於更加重要的分析,需要使用一些特殊功能,例如自動芯片粘接空洞和引線彎曲計算、圖形顯示和色彩增強。

可靠性

  連續泵浦全金屬X射線管消除了密封玻璃管故障成本高和更換時間長等問題。客戶維護成本低,通常只需更換燈絲,只需花費15分鐘的更換時間。

系統技術指標

  5 µm 焦斑反射目標X射線源,25225 kV02000 µA(非連續)60225W

10kg容量五軸完全可編程操縱器。

最大掃描範圍250 x 330mm

最大幾何放大倍數:160x.

最大系統放大倍數:400x

特徵識別分辨率:最低1µm

外機櫃尺寸:2030mm L925mm D2000mm H

全套系統控制和圖像處理軟件。

XT H 160系列:適用於工業零件內外部檢測的工業CT掃描入門級設備

在零件內部組裝的信息獲取與測定,質量管理,故障分析,材料研究等應用中不可缺少。XTH160提供高解析度的X射線與CT圖像。適合於小鑄件,塑料零件,材料研究等多領域的檢查。

XT H 225系列:廣泛應用於小型鑄件,塑料零件檢測,材料研究等領域的萬能型CT

在零件內部組裝的信息獲取與測定,質量管理,故障分析,材料研究等應用中不可缺少。裝備了強力的225kV微焦點X射線源的XTH225系列,帶給我們高清晰度的X光圖像以及CT圖像

XT H 320系列:工業CT掃描工作站

可以達到優秀的解析度與精度的320kV大功率微焦點射線管源

320kV強力的微焦點射線源,擁有優秀的解析度與精度,適用於高密度的大型工業樣品檢測。走入式大型鉛房設計,打開裝置大門讓放置大樣品變得很簡單。

XT H 450系列:

渦輪葉片以及大型鑄件的CT掃描工作站

450kV的超強微焦點射線源
